※※※　お知らせ　※※※
当ユニット搭載の無線モジュールがディスコンの為、
出荷可能数に制限が生じております。
その為、誠に申し訳ございませんが、
新規のお客様につきましては受注停止中でございます。

新規のお客様につきましては、
新無線モジュールを搭載する新モデルをお待ちください。
（急ぎ必要の場合にはお問合せください）



当方のIot関連装置の根幹となる装置です。

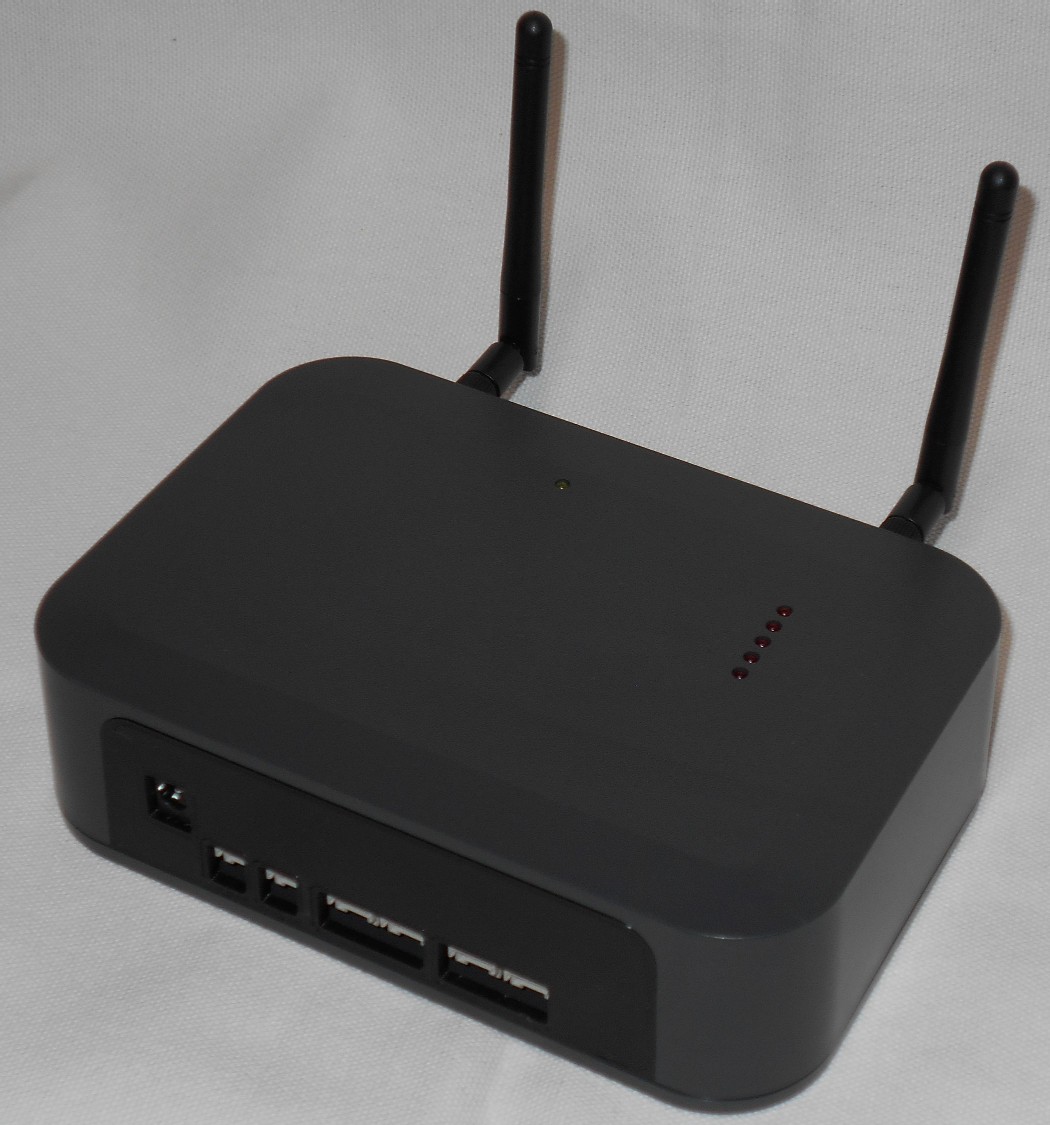

上記写真は、プラスチックケース型の標準タイプです。
（板金ケースも対応可能です。）

センサー等の信号をLTE回線経由にて、クラウドサーバーへ転送いたします。
パソコンやスマートフォンのブラウザーからモニターしたり、
メールにて状態を受信したりできます。

①面倒なインターネット回線への接続設定が不要。

この装置自体が直接クラウドサーバーへ接続する為、設置後即稼動します。
LAN回線が必要無い為、設置の手間が非常に軽減されます。

②大変利用しやすい料金

従来のシステムに比べ、データー通信料・毎月の固定費共に大幅に安くご提供。
大量データー通信を行わなければ、毎月の通信料は缶コーヒー代以下です。

③豊富なＩ/Ｏ

本体に標準としてアナログ入力2CHとデジタル入力4CHが搭載されてます。
　　・アナログ入力仕様
　　　　　入力電圧　：　DC0～4.096V （カスタム対応にて変更可能）
　　　　　入力インピーダンス　：　47KΩ（カスタム対応にて変更可能）
　　　　　A/D変換　：　10bit A/Dコンバーター
　　・デジタル入力仕様
　　　　　入力信号　：　有電圧（DC4～30V) もしくは無電圧接点信号
　　　　　　　　　　　　※無電圧接点信号入力時は、本機より電圧出力します。
　　　　　　　　　　　　　出力電圧は電源電圧と同等です。

上記入力端子の他、オプションユニットの増設が可能。
オプションユニットの種類については別項を参照ねがいます。

④レンタルでの短期利用も可

通常販売の場合、本体はご購入頂き、毎月の通信料はお客様負担となりますが、
ごく短期しか利用されない場合には、期間レンタルもご用意しております。
レンタルの場合の通信料は当方で負担いたします。

※本機の使用にはクラウドサーバーに接続する端末が必要となります。
　これについてはお客様にてご用意していただく形となりますが、
　簡易的にはNodeRedを使用することも可能です。



かんたんスマートモニター　オプションユニット一覧

以下はかんたんスマートモニター用オプションユニットの一例です。

A-INモジュール

アナログ入力端子を2ｃｈ増設する為のモジュールです。
入力信号仕様は、本体装備のアナログ入力端子と同等です。

D-INモジュール

デジタル入力端子を2ｃｈ増設する為のモジュールです。
入力信号仕様は、本体装備のデジタル入力端子と同等です。

D-OUTモジュール

ON/OFF動作の接点出力を2ｃｈ追加するモジュールです。
出力素子はフォトカプラーが標準ですが、
カスタム対応でフォトリレーも選択できます。

RS232モジュール

EIA-574準拠のシリアル通信インターフェース追加モジュールです。
※シリアル通信仕様についてはカスタム対応となります。

RS485モジュール

RS-485準拠のシリアル通信インターフェース追加モジュールです。
※シリアル通信仕様についてはカスタム対応となります。

AD16モジュール

廉価クラスの16bit A/Dコンバーター入力追加モジュールです。
入力点数は1ｃｈです。

AD16ISOモジュール

AD16モジュールの入力アイソレーションタイプです。

Pt100モジュール

Pt100タイプの温度センサー用インターフェース追加モジュールです。
入力点数は1ｃｈです。

Pt100ISOモジュール

Pt100モジュールの入力アイソレーションタイプです。

PulseInモジュール

パルス数を計測する入力インターフェース追加モジュールです。
入力は有電圧パルスもしくは無電圧接点信号です。
入力周波数の上限は約100Hzで、入力点数は1ｃｈです。

Vrefモジュール

マイコンへ高精度基準電圧を供給することで、マイコン内蔵A/Dコンバーターの精度を向上させるモジュールです。

この他にも鋭意追加中です。

※LTE通信モジュールと接続されるクラウドサーバーまでは、
　「かんたんスマートモニター」に含まれますが、
　そこから先の処理システムにつきましては
　お客様にてご用意頂く必要が有ります点にご注意願います。
　（NodeRedによる対応も可能です）
　クラウドシステム開発の斡旋も可能ですので　ぜひお問合せください。
